光学特性
| G.652 | G.655 | 50 / 125μm | 62.5/125 μm | ||
| 衰减（+20℃） | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 带宽（A级） | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | ≤1480nm | |||
| 存储/工作温度 | -40℃ ~+70℃ | ||||
技术参数
型号 | 光纤芯数 | 松套管数 | 填充物数 | 外径 (mm) | 重量 (kg/km) | 拉伸强度 长期/短期 N | 抗压性能 长期/短期 N/100mm | 弯曲半径 静态/ 动态 mm |
GYTY53-2~6F | 2~6 | 1 | 5 | 13.0 | 169 | 1690/3000 | 300/1000 | 10D/20D |
GYTY53-8~12F | 8~12 | 2 | 4 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |
GYTY53-14~18F | 14~18 | 3 | 3 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |
GYTY53-20~24F | 20~24 | 4 | 2 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |
GYTY53-26~30F | 26~30 | 5 | 1 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |
GYTY53-32~36F | 32~36 | 6 | 0 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |

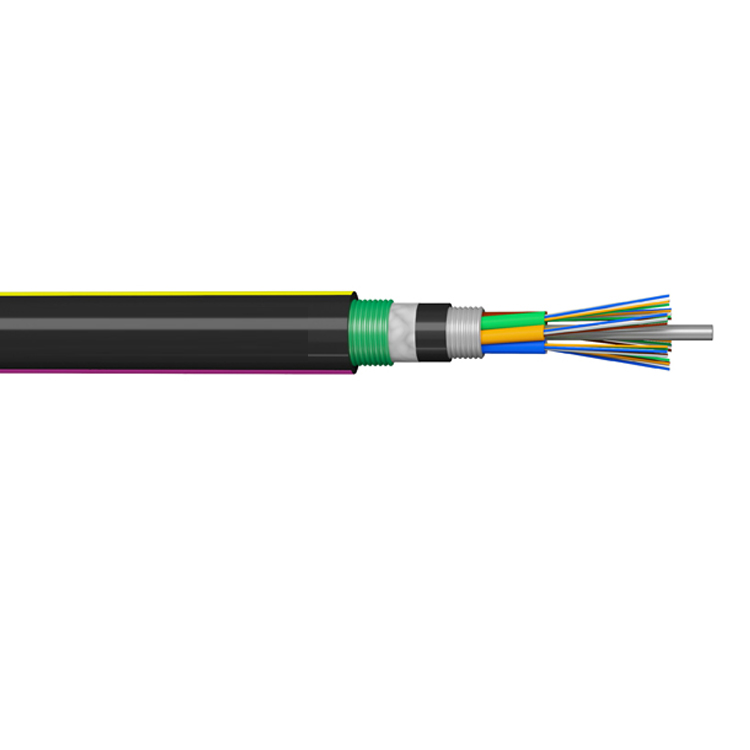

GYTY53 绞合松套管铠装光缆 G652D 产品描述

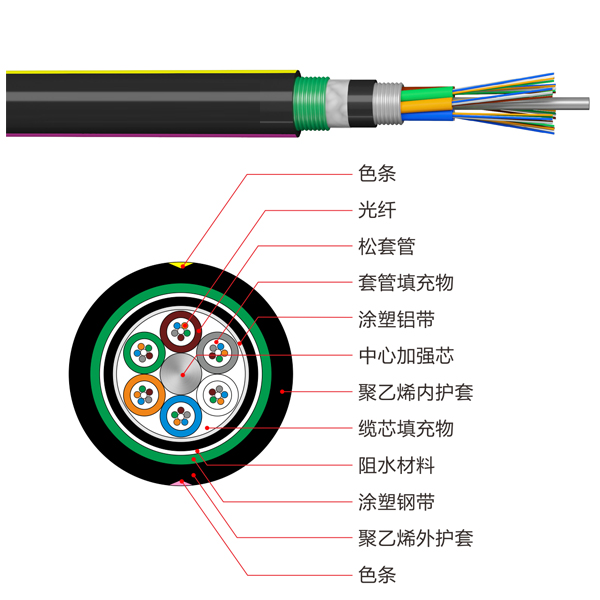

GYTY53 型光缆将 250μm 光纤置于由高模量塑料制成的松套管内，套管内充填防水填充膏。缆芯中心为钢丝并覆以 PE 护套。作为金属加强件，松套管与填充绳围绕加强件绞合成紧凑的圆形缆芯。填充物充满缆芯内部以防止进水，外层为薄 PE 内护套。内护套纵向包覆 PSP 后，再挤覆 PE 外护套形成成缆。
GYTY53 绞合松套管铠装光缆 G652D 产品特性
- 机械性能优良，耐高温性能好
- 松套管强度高，耐水解
- 专用套管填充物对光纤起关键保护作用
- 抗挤压，柔韧性好
- PSP 增强防潮性能
- 防水性能好
1. GYTY53 光纤光缆用于什么？
GYTY53 是一款重型铠装室外光纤光缆，适合直埋或管道敷设。其机械防护性能出色，适用于长距离与骨干光纤网络。
2. 电缆结构是什么？
本电缆采用层绞式松套管结构，光纤内填充阻水油膏。包括双层钢带铠装和聚乙烯外护套，可对潮湿、鼠咬与挤压提供优异防护。
3. 采用何种光纤类型？
GYTY53 使用 G652D、G655 单模光纤，以及 50/125 μm、62.5/125 μm 多模光纤，以低衰减和在长距光通信系统中的高性能而著称。
4. 该电缆适合地下敷设吗？
是的。GYTY53 专为直埋设计。其双层铠装对压力、渗水及环境应力具有很强抵抗力，确保在地下的长期耐久性。
5. GYTY53 适用于哪些环境或应用？
它广泛用于：
电信骨干基础设施
铁路与公路通信
军用与公用事业网络
室外开挖与管道敷设
