GYXTW中心松套铠装光缆描述

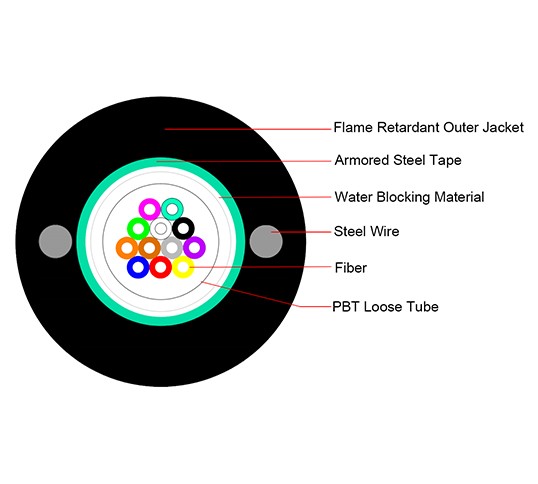

GYXTW型光缆将光纤置于高模量塑料制成的松套中，
松套管内填充防水填料，松套管纵向包裹一层聚苯乙烯聚氨酯弹性体（PSP），
PSP与套管之间填充阻水材料。两根平行钢丝
分别位于钢带两侧，光缆外覆聚乙烯护套。
GYXTW中心松套铠装光缆特点
机械性能良好，耐高温
松套铠装强度高，耐水解
特殊的套管填料对光纤保护起着关键作用
抗挤压，柔韧性好
PSP增强防潮性能
两根平行钢丝确保抗拉强度
重量轻，直径小，安装方便
GYXTW中心松套铠装光缆应用：
直埋应用
使用承力索的架空安装
管道/管道安装
农村长距离光纤部署
光学性能
| G.652 | G.655 | 50/125μm | 62.5/125μm | |
|---|---|---|---|---|
| 衰减（+20℃） | ≤3.0 dB/km @850nm | ≤3.0 dB/km @850nm | ||
| ≤1.0 dB/km @1300nm | ≤1.0 dB/km @1300nm | |||
| ≤0.36 dB/km @1310nm | ≤0.40 dB/km @1310nm | |||
| ≤0.22 dB/km @1550nm | ≤0.23 dB/km @1550nm | |||
| 带宽（A级） | ≥500 MHz·km @850nm | ≥200 MHz·km @850nm | ||
| ≥1000 MHz·km @1300nm | ≥600 MHz·km @1300nm | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | ||
| 光缆截止波长 | ≤1260nm | ≤1480nm | ||
| 存储/工作温度 | -40℃ ~ +70℃ | |||
技术参数
| 型号 | 光纤芯数 | 外径 (mm) | 重量 (kg/km) | 抗拉强度 长期/短期 (N) | 抗压强度 (N/100mm) | 弯曲半径 静态/动态 (mm) |
|---|---|---|---|---|---|---|
| GYXTW-4 | 4 | 8.0 | 95 | 600/1500 | 300/1000 | 10D/20D |
| GYXTW-6 | 6 | 8.0 | 105 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-8 | 8 | 8.0 | 132 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-12 | 12 | 8.0 | 148 | 1000/3000 | 1000/3000 | 10D/20D |
1. 什么是 GYXTW 光缆？
GYXTW 是一种中心松套管铠装光缆，通常设计用于室外。它包含一个填充阻水凝胶的松套管，周围环绕着波纹钢带铠装，并有两根平行钢丝以增强机械强度。
2. 有哪些光纤类型和芯数可供选择？
该光缆提供 4、6、8 或 12 芯，支持 G.652D 或 G.655 单模光纤，适用于长距离和骨干网络。
3. 钢铠装和钢丝的作用是什么？
波纹钢带铠装增强了抗挤压和防鼠性能，而双钢丝则提供了额外的抗拉强度，使光缆适用于架空和埋地安装。
4. 这款光缆最适合哪些环境？
GYXTW 常用于：
直埋应用
使用承力索的架空安装
管道/管道安装
农村长距离光纤部署
5. GYXTW 光缆防水吗？
是的。中心管内填充了阻水凝胶，结构中包含防潮组件，非常适合潮湿或地下环境。
