OM1 多模光纤跳线（MMF 跳线）面向低成本、短距离光传输场景。提供单工与双工版本，适合 LAN 与数据中心的 1G 以太网等应用，兼顾高性价比与广泛兼容性。
主要特点
• OM1 62.5/125 μm 多模光纤，保障稳定可靠的数据传输。
• 兼容 LC、SC、FC、ST 等连接器（默认 UPC 抛光）。
• 单工/双工多种配置，部署更灵活。
• 低插入损耗、高回波损耗，提升链路信号质量。
• 护套可选 LSZH、PVC、OFNP，满足不同环境与阻燃要求。
产品规格
光纤类型
• OM1 多模光纤（62.5/125 μm）

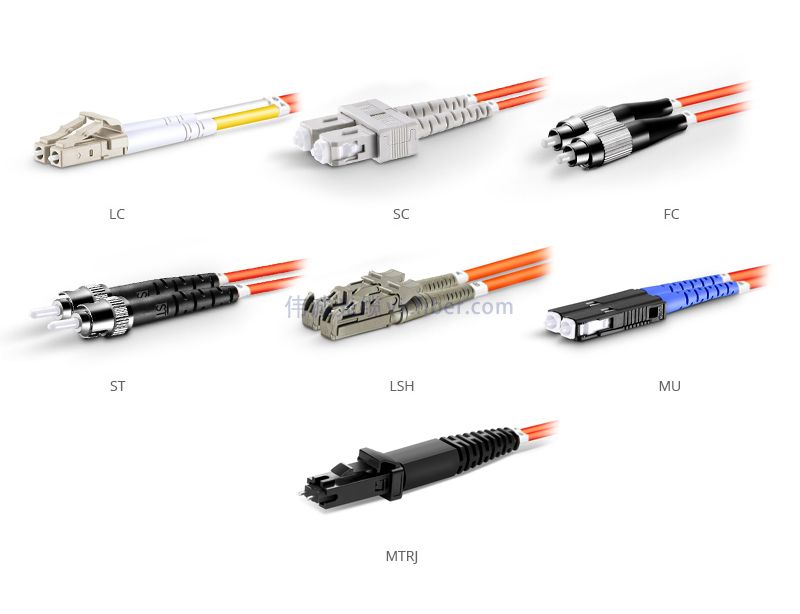

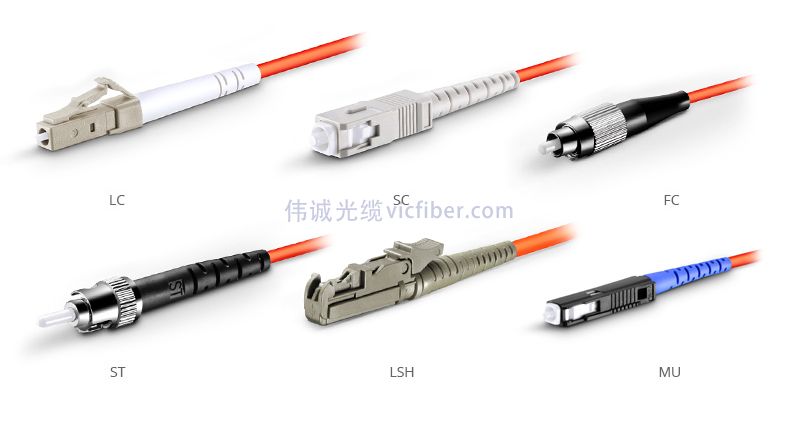

连接器类型

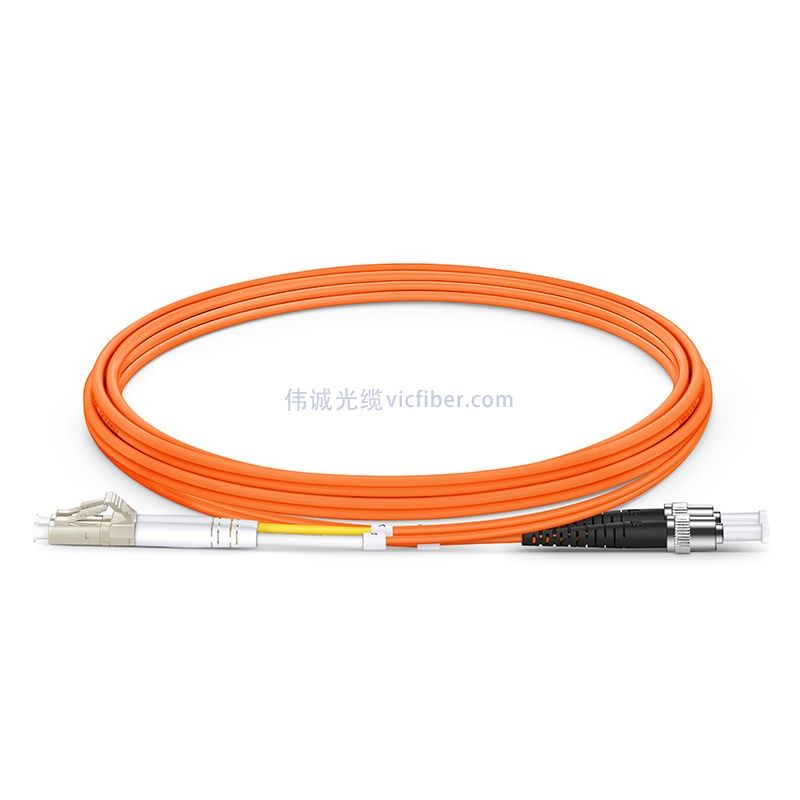

• LC/LC、SC/SC、FC/FC、ST/ST（UPC 抛光，可选其他配置）

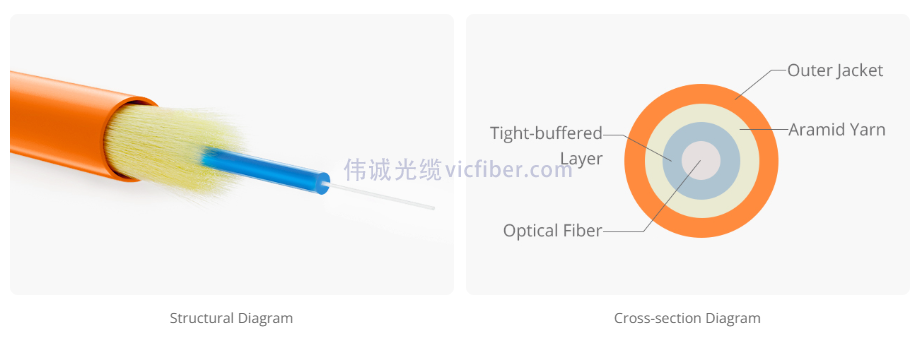

结构
• 单工或双工
单工
双工
护套选项
• LSZH、PVC 或 OFNP
应用
• 1G 以太网与快速以太网
• 局域网与数据中心中的光纤互连
• 用于配线架、交换机、路由器等光通信设备
• 电信场景中的短距离光纤链路

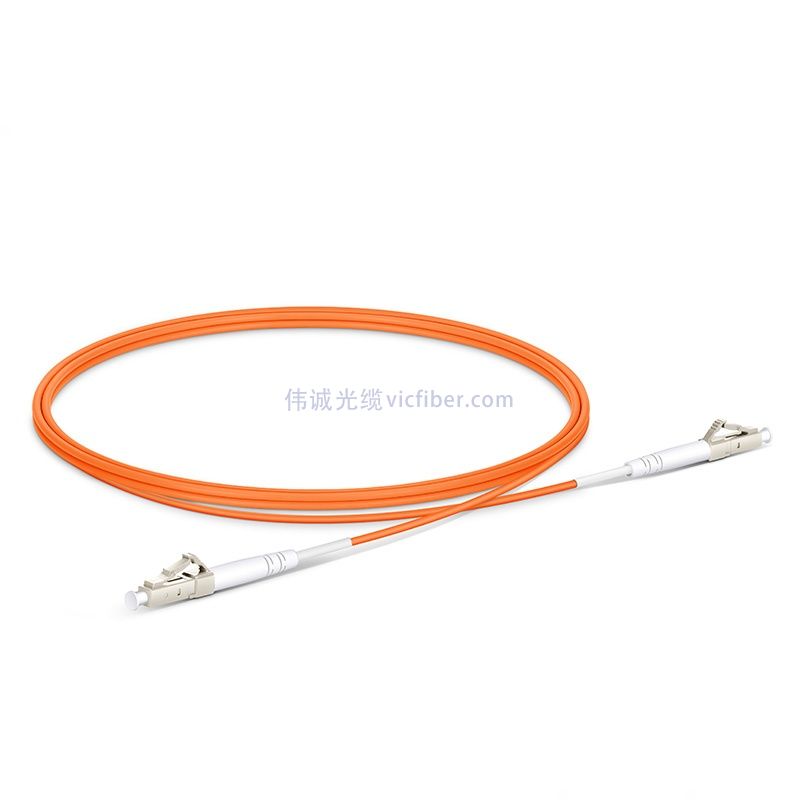

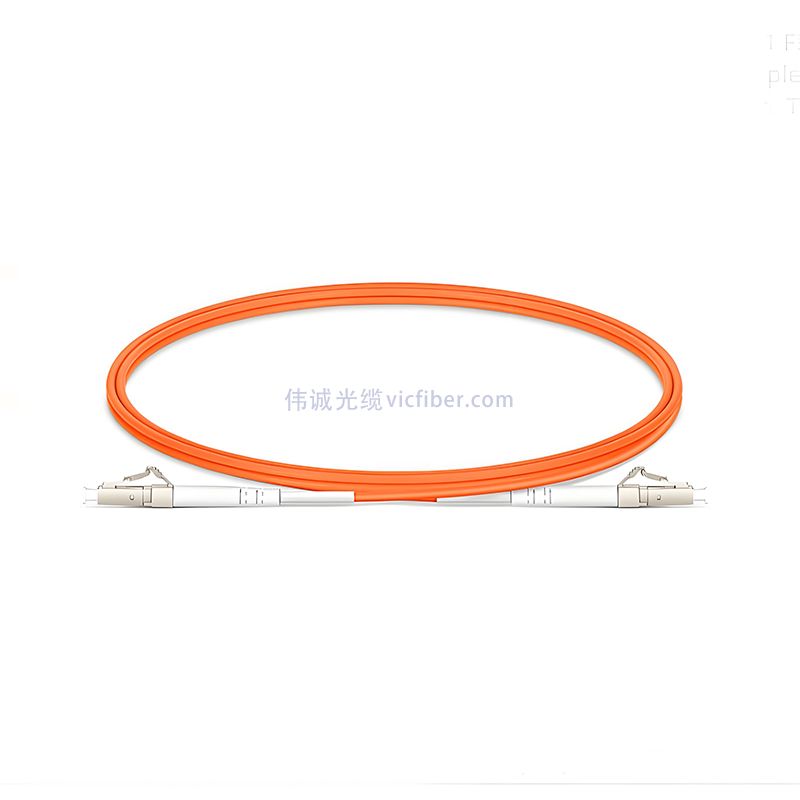

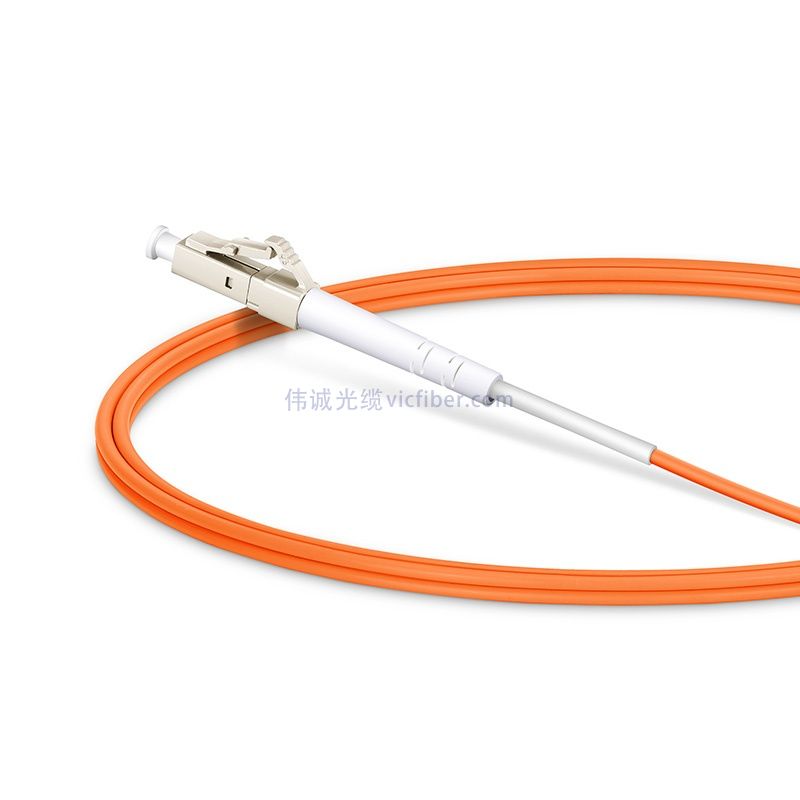

LC UPC 单工跳线 (OM1)
| 规格 | |||
|---|---|---|---|
| 连接器 A | LC UPC 单工 | 连接器 B | LC UPC 单工 |
| 光纤数量 | 1 芯光纤 | 光纤等级 | G.651 |
| 光纤模式 | OM1 62.5/125μm | 波长 | 850/1300nm |
| RoHS 合规状态 | 合规 | 光缆类型 | 紧缓冲光缆 |
| 光缆外径 (OD) | 2.0mm | 阻燃等级 | 立管 (OFNR) |
| 最小弯曲半径（光纤） | 15毫米 | 最小弯曲半径（光纤） | 20/10D（动态/静态） |
| 连接器耐久性 | 1000 次 | 抗拉强度 | 90/150N（长期/短期） |
| 插入损耗 | ≤0.3dB | 回波损耗 | ≥30dB |
| 850nm 处的衰减 | 3.5dB/km | 1300nm 处的衰减 | 1.5dB/km |
| 工作温度 | -10 至 70°C (14 至 158°F) | 存储温度 | -20 至 70°C (-4 至 158°F) |

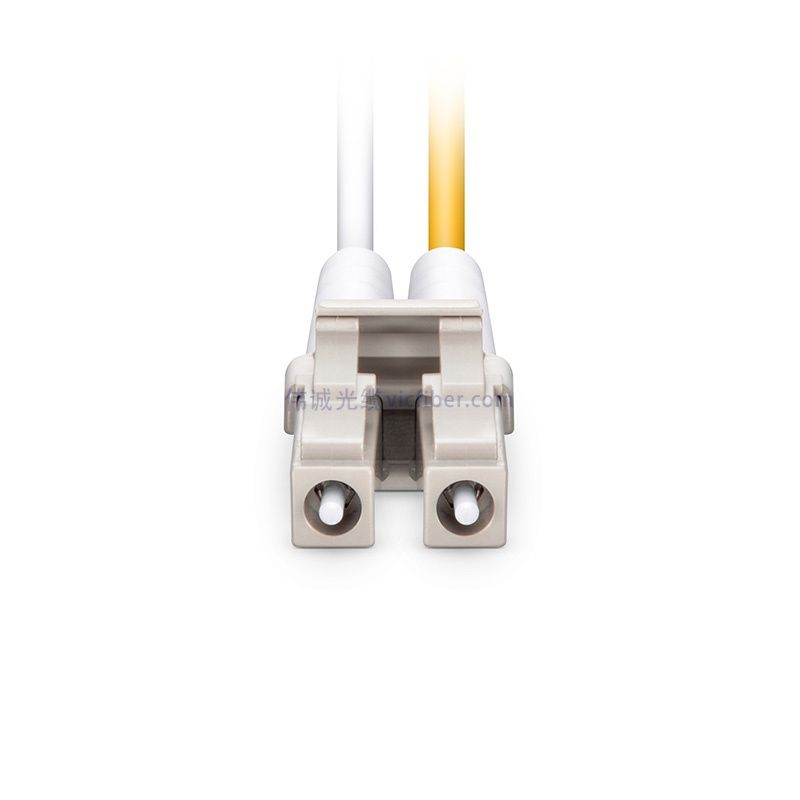

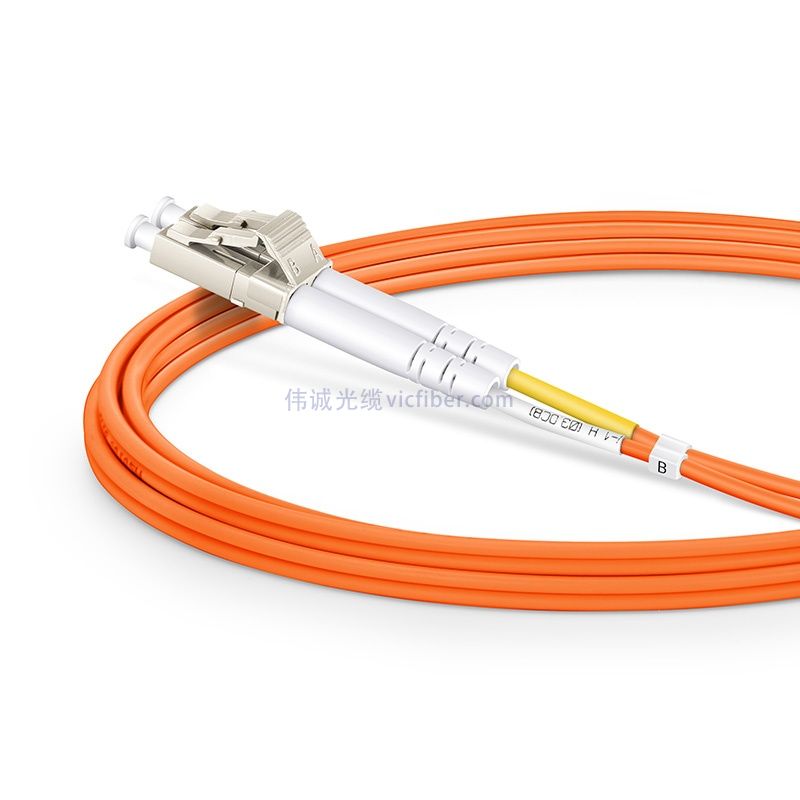

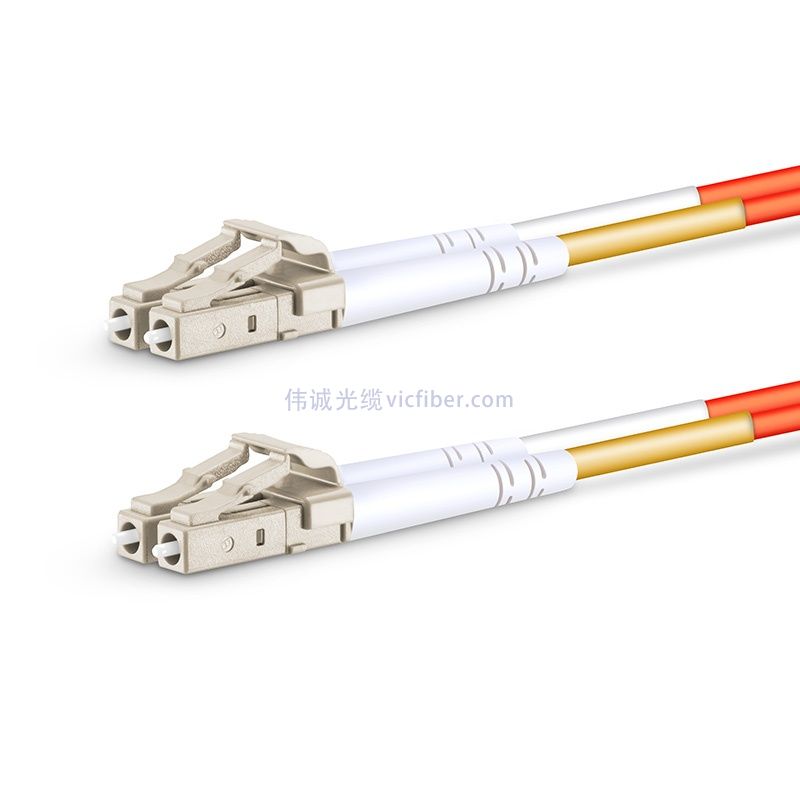

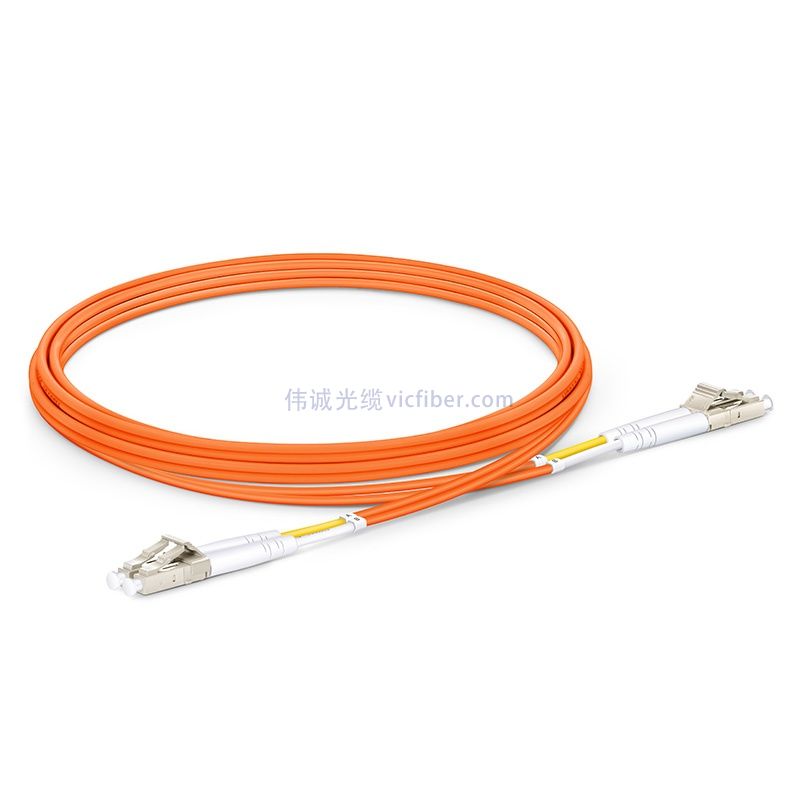

LC UPC 双工跳线 (OM1)
| 规格 | |||
|---|---|---|---|

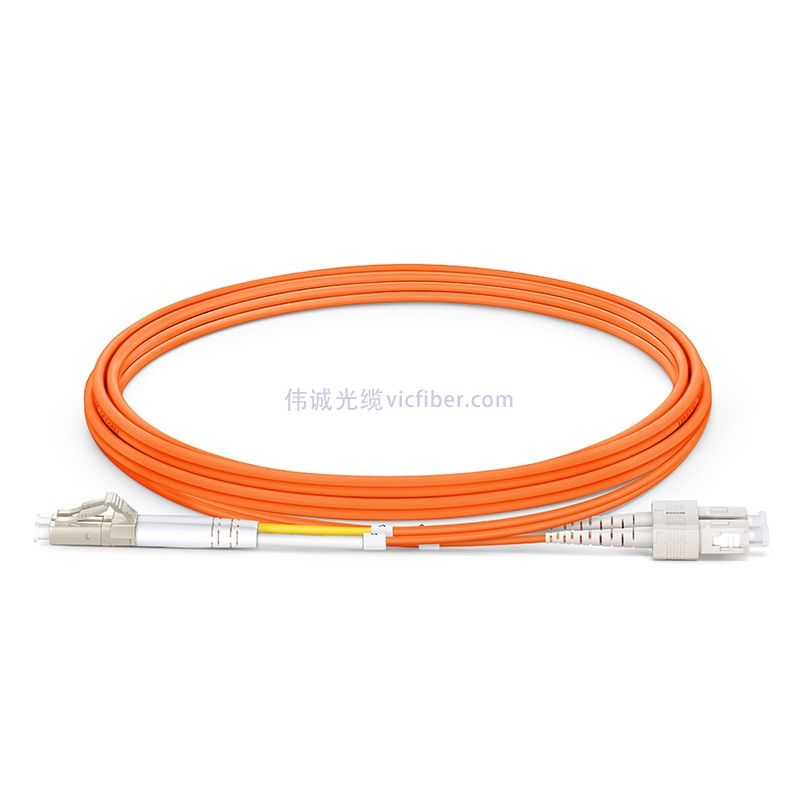

| 连接器 A | LC UPC 双工 | 连接器 B | SC UPC 双工 |
| 光纤数量 | 2 芯光纤 | 光纤等级 | G.651 |
| 光纤模式 | OM1 62.5/125μm | 波长 | 850/1300nm |
| 极性 | A (Tx) 至 B (Rx) | 光缆类型 | 紧缓冲光缆 |
| 光缆外径 (OD) | 2.0mm | 阻燃等级 | 立管 (OFNR) |
| 最小弯曲半径（光纤） | 15毫米 | 最小弯曲半径（光纤） | 20/10D（动态/静态） |
| 连接器耐久性 | 1000 次 | 抗拉强度 | 90/150N（长期/短期） |
| 插入损耗 | ≤0.3dB | 回波损耗 | ≥30dB |
| 850nm 处的衰减 | 3.5dB/km | 1300nm 波长衰减 | 1.5dB/km |
| 工作温度 | -10 至 70°C (14 至 158°F) | 存储温度 | -20 至 70°C (-4 至 158°F) |
