ADSS-S 单护套光纤电缆 2–288 芯 | G.652D/G.655 | 跨度架空电缆单模/多模

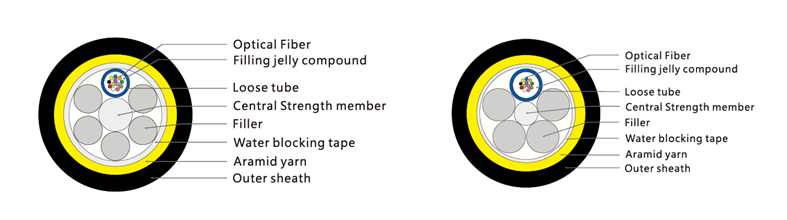

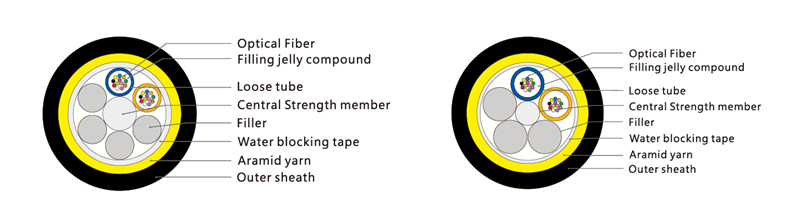

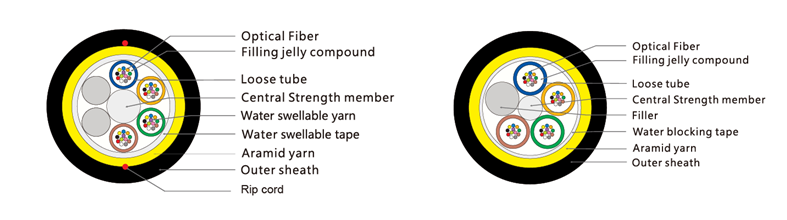

内部结构

ADSS 单护套全介质自承式空中电缆描述

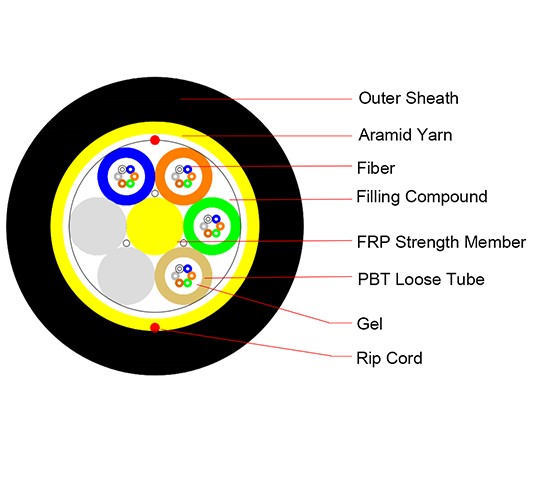

ADSS 光纤电缆是一种松套管结构的光纤电缆。250-微米光纤置于由高模量塑料制成的松套管内，管内填充防水填料。松套管和填料绕着非金属增强材料 FRP（玻璃纤维增强塑料）进行绞合，形成紧凑的圆形电缆核心。电缆核心填充填料后，再包裹一层 PE 内护套，并在增强材料的外层绞合一层芳纶纱。最后，包裹一层 PE 或 AT（抗粘）外护套。

ADSS 单护套全介质自承式空中电缆产品特点

无需电力安装
轻便小巧的直径能减少电缆塔和支撑架因冰冻和风力带来的负荷。
大跨度，最大跨度可达到 1000 米以上
优良的抗拉强度和温度耐受性
长使用寿命，可达 30 年或更长

用途：

空中电力电缆传输线路。

*数据过长，请在横屏模式下查看。

光学性能

	G.652	G.655	50/125μm	62.5/125μm
衰减 (+20℃)			≤3.0 dB/km @850nm	≤3.0 dB/km @850nm
			≤1.0 dB/km @1300nm	≤1.0 dB/km @1300nm
	≤0.36 dB/km @1310nm	≤0.40 dB/km @1310nm
	≤0.22 dB/km @1550nm	≤0.23 dB/km @1550nm
带宽（A类）			≥500 MHz·km @850nm	≥200 MHz·km @850nm
带宽（A类）			≥1000 MHz·km @1300nm	≥600 MHz·km @1300nm
数值孔径			0.200±0.015NA	0.275±0.015NA
电缆截止波长	≤1260nm	≤1480nm
存储/操作温度	-40℃ ~ +70℃

技术参数

外径（mm）	光纤数量		每日最大工作拉力（KN）	最大工作拉力（KN）	断裂强度（KN）	强度成员截面积（mm²）	弹性模量（N·k/mm²）	热膨胀系数（×10⁻⁸/K）	适用跨度（m）
外径（mm）	PE护套	AT护套	每日最大工作拉力（KN）	最大工作拉力（KN）	断裂强度（KN）	强度成员截面积（mm²）	弹性模量（N·k/mm²）	热膨胀系数（×10⁻⁸/K）	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13.0	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1.0	420	290	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.6	194	208	10.5	28	70	33	19.6	0.1	800	560	800	560

1. 什么是 ADSS 单护套光纤电缆？

ADSS（全介质自承式）单护套电缆是一种轻量化的空中光纤电缆，无需金属支撑。它专为沿电力杆和公用设施线路安装设计，不需要额外的钢丝支撑，便于快速部署。

2. 该电缆支持哪些光纤类型和核心数量？

该电缆支持从 2 核到 288 核的光纤数量，使用标准的单模光纤，如 G.652D 和 G.655 型光纤。这使其适用于从接入网络到骨干网络的广泛应用。

3. 该电缆支持的最大跨度是多少？

此型号的电缆设计支持的空中最大跨度为 150 米，具体跨度取决于环境条件和安装要求。

4. 电缆是否能抵抗环境应力？

是的，电缆的结构包括水阻胶填充的松套管、用于抗拉支撑的芳纶纱强度成员，以及一层耐用的外护套，具有出色的抗紫外线、防潮、耐温变化和机械应力的能力。

5. ADSS 电缆的常见应用有哪些？

ADSS 电缆广泛应用于：

FTTH（光纤到户）部署
电力线通信网络
农村宽带网络建设
公用设施走廊中的骨干光纤连接
