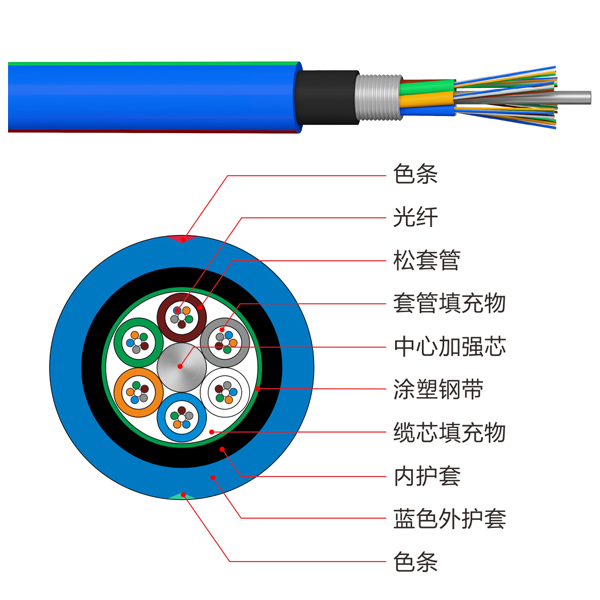

MGXTSWV光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯内护套，内护套外再挤包一层聚乙烯外护套成缆。
产品特点：
- 具有良好的机械性能和温度性能。
- 松套管材料本身有良好的耐水性能和较高的强度。
- 管内充以特种油膏，对光纤进行了关键性的保护。
- 良好的抗压性。
- 两根平行钢丝保证光缆的抗拉强度。
- 双面涂塑钢带(PSP)提高光缆的抗透潮能力，同时有防鼠咬的功能。
- 良好的阻水材料防止光缆纵向渗水。
采用蓝色阻燃PVC进行二次护套，使光缆具有良好的阻燃效果。
标准：
MGXTSWV光缆遵循MT386-1995煤矿用阻燃电缆阻燃性的试验方法和判定规则。
光学特性：
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|---|---|---|---|---|---|
| 衰减 (+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ||||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 带宽 (Class A) | @850 | ≥500MHZ·km | ≥500MHZ·km | ||
| @1300 | ≥1000MHZ·km | ≥600MHZ·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | ≤1480nm | |||
结构参数：
| 光缆型号 Cable Type | 光纤数 Fiber Count | 光缆直径 (mm) | 光缆重量 (Kg/km) | 允许拉伸力 (N) 长期/短期 | 允许压扁力 (N/100m) 长期/短期 | 弯曲半径 (mm) 静态/动态 |
|---|---|---|---|---|---|---|
| MGXTSWV-2～12 | 2～12 | 11 | 130 | 500/1000 | 500/1500 | 15D/30D |
储存、使用温度：－40℃至＋70℃
