GYTA53 室外光缆 - 铠装，防水，抗紫外线，2-120 芯，松套管，单模/多模

光学性能

	G.652	G.655	50/125μm	62.5/125μm
衰减 (+20℃)			≤3.0dB/km @850nm	≤3.0dB/km @850nm
			≤1.0dB/km @1300nm	≤1.0dB/km @1300nm
	≤0.36dB/km @1310nm	--
	≤0.22dB/km @1550nm	≤0.23dB/km @1550nm
带宽（A类）			≥500MHz·km @850	≥500MHz·km @850
带宽（A类）			≥1000MHz·km @1300	≥600MHz·km @1300
数值孔径			0.200±0.015NA	0.275±0.015NA
截止波长	≤1260nm	≤1480nm

结构参数

电缆型号	光纤数量	套管数量	填充绳数量	电缆直径（mm）	重量（Kg/km）	允许拉力（长/短）（N）	允许抗压强度（长/短）（N/100m）	静态/动态弯曲半径（mm）
GYTA53-2～6	2～6	1	4	12.5	175	1000/3000	1000/3000	15D/30D
GYTA53-8～12	8～12	2	3	12.5	175	1000/3000	1000/3000	15D/30D
GYTA53-14～18	14～18	3	2	12.5	175	1000/3000	1000/3000	15D/30D
GYTA53-20～24	20～24	4	1	12.5	175	1000/3000	1000/3000	15D/30D
GYTA53-26～30	26～30	5	0	12.5	175	1000/3000	1000/3000	15D/30D
GYTA53-32～36	32～36	5	0	12.5	175	1000/3000	1000/3000	15D/30D
GYTA53-38～48	38～48	5	0	12.5	175	1000/3000	1000/3000	15D/30D
GYTA53-50～60	50～60	5	0	12.5	175	1000/3000	1000/3000	15D/30D
GYTA53-62～72	62～72	6	0	13.2	200	1000/3000	1000/3000	15D/30D
GYTA53-74～84	74～84	7	1	15.0	230	1000/3000	1000/3000	15D/30D
GYTA53-86～96	86～96	8	0	15.0	230	1000/3000	1000/3000	15D/30D
GYTA53-98～108	98～108	9	1	16.0	260	1000/3000	1000/3000	15D/30D
GYTA53-110～120	110～120	10	0	16.0	260	1000/3000	1000/3000	15D/30D
GYTA53-122～132	122～132	11	1	18.0	300	1000/3000	1000/3000	15D/30D
GYTA53-134～144	134～144	12	0	18.0	330	1000/3000	1000/3000	15D/30D
GYTY53-146～216	146～216	18	0	18.0	330	1000/3000	1000/3000	15D/30D

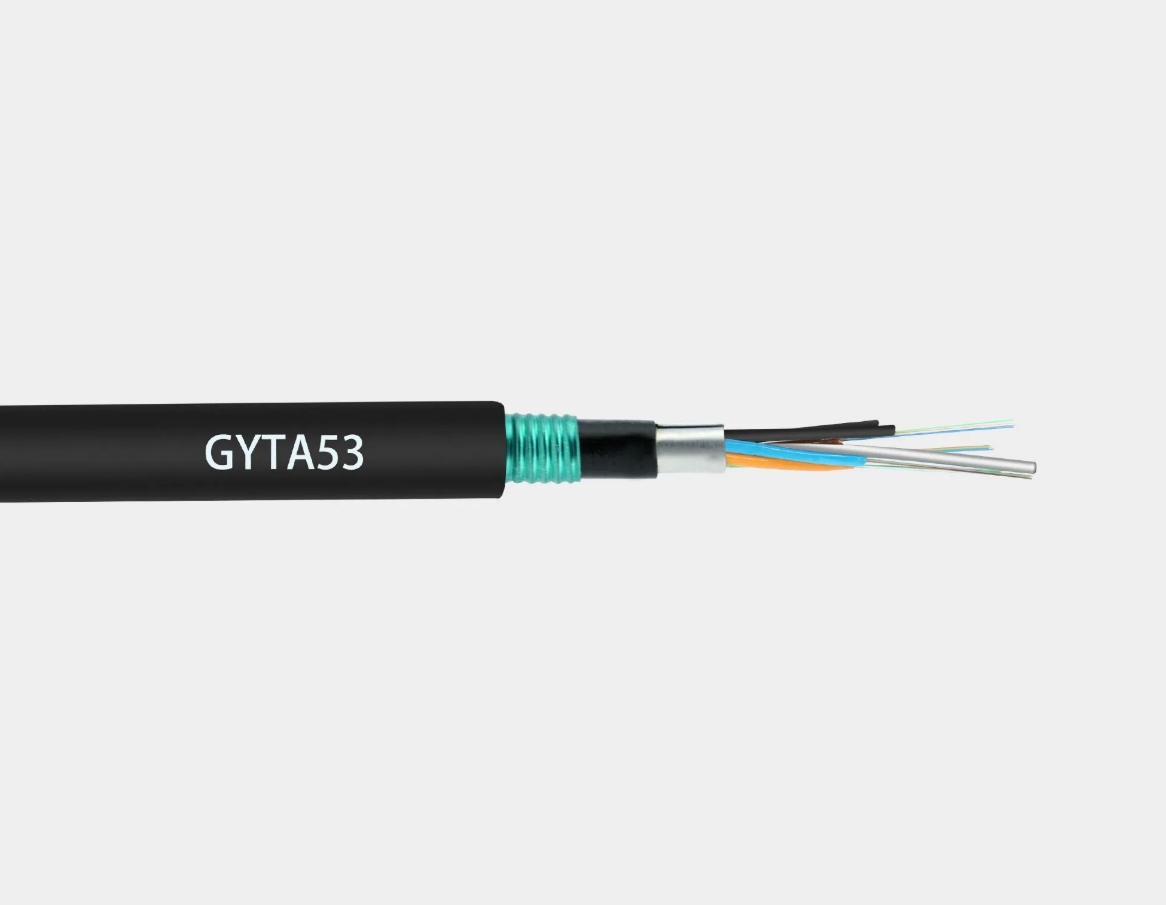

GYTA53 光纤电缆由一个250μm 光纤包裹在一个松套管中，松套管由高模量材料制成，内部填充防水化合物。电缆的中央部分是金属增强核心。对于具有特定光纤数量的电缆，这个金属增强核心也会挤出一层聚乙烯（PE）材料。松套管（和填充绳）绕在中心增强核心周围，形成紧凑的圆形电缆核心。核心内的空隙填充防水填料。接着，铝塑复合带（APL）被纵向包裹，外面是挤出聚乙烯内护套。双面塑料涂层钢带（PSP）被纵向包裹，最后是挤出聚乙烯外护套，完成电缆的结构。

特点：

·优秀的机械和温度特性

·松套管材料本身具有优异的防水性和高强度

·管内填充特殊润滑脂，为光纤提供重要保护

·PE护套提供优异的抗紫外线性能

·优异的抗压性能，适用于管道或直埋铺设

·采用以下措施确保电缆的防水性能：

·单钢丝增强

·松套管内填充特殊防水化合物

·完整的电缆核心填充

·双面塑料涂层铝带（APL）防潮屏障

·优良的水封材料防止纵向水侵入

产品标准：

·GYTA53 光纤电缆符合YD/T901-2009和IEC60794-1标准。
